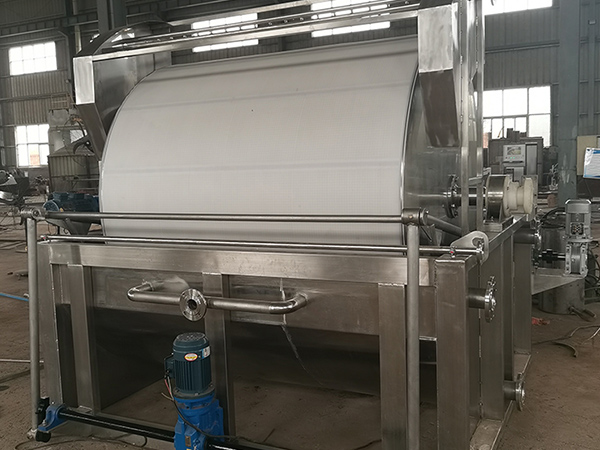

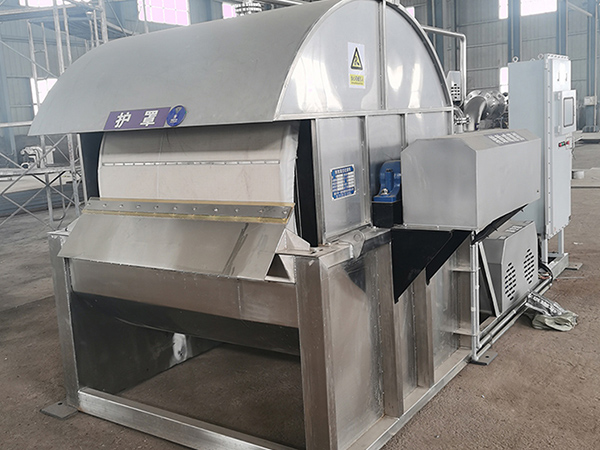

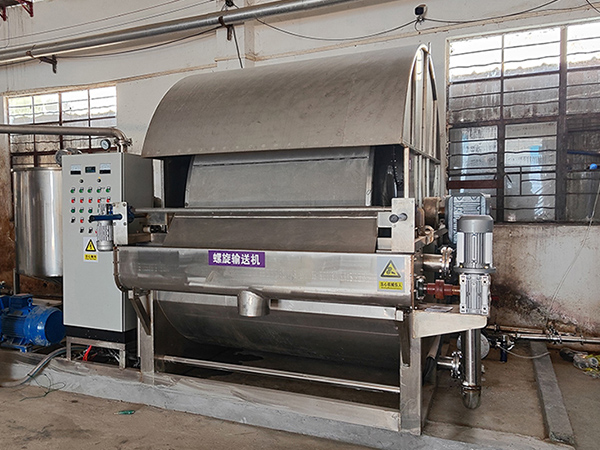

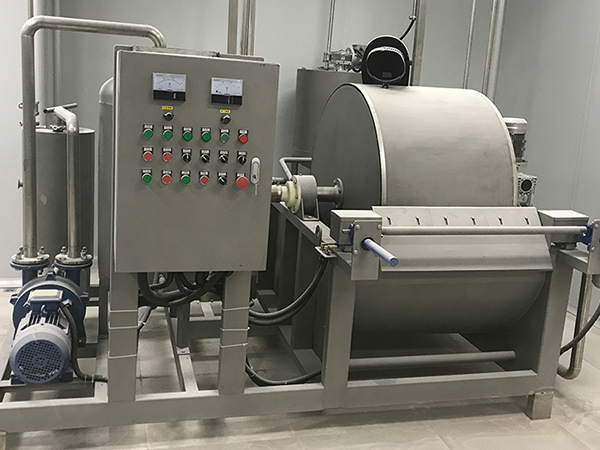

Rotary Drum -suodatin

on kiinteä-nesteen erottamislaite, joka luottaa tyhjiöimiseen työntövoimana, ja sen ydinosa on sylinterinen pyörivä lanka, joka voi pyöriä jatkuvasti. Laite käyttää pyörivän lankan pyörivä liike ajaa suodatin media, joka peittää sen pinnan suorittaa sarjan keskeisiä toiminnallisia vaiheita peräkkäin. Alkuvaiheessa suodatus, syvä peseminen suodattimen kakku, voimakas imu poistaminen ylimääräistä vettä, ja lopuksi ymmärtää automaattinen poistaminen suodattimen jäännöksen purkautuu. Tämä sarja prosesseja on saumattomasti kytketty jatkuva pyörivä varasto, muodostamalla tehokas ja vakaa tuotantotila. Se sopii hyvin kemiRotary Drum -suodatin

Toiminnan periaate

Pyörivän tyhjiösuodattimen työmekanismi perustuu negatiivisen tyhjiöpaineen ja pyörivän nauhan pyörimisen synergistiseen vaikutukseen, joka toteuttaa tehokkaan kiinteän ja nestemäisen erottelun suspensiosta dynaamisen kierron kautta, ja sen täydellinen käyttöprosessi sisältää.

Tyhjiösuodatusvaihe

Pyörivä varasto tulee suspensioon, tyhjiöjärjestelmä tekee paineeroa suodattimen kankaan kahden puolen välillä, nestemäinen vaihe tunkeutuu suodattimen kankaaseen ja tulee pyöriviin varastoihin, ja kiinteä vaihe pidetään muodostamaan suodattimen kakku.

01 Näytä tarkat

Käänteinen peseminen

Kun pyörivä lanka kääntyy pois suodattimen pinnasta suodattimen kakun kanssa, pesuaine tunkeutuu suodattimen kakkuun ruiskuttamalla tai upottamalla, ja tyhjiö imu vetää pois liuotetut epäpuhtaudet syvään puhdistukseen.

02 Näytä

Tyhjiö kuivaus

Trummi jatkaa pyöriä kuivausalueelle, mikä vahvistaa tyhjiövaikutusta ja poistaa edelleen jäännösnestefaasin suodattimen kakun kapillaarisissa kanavissa, mikä vähentää kosteuspitoisuutta.

03 Näytä

Mekaaninen purkaminen

Kun rumpu tulee purkualueelle, tyhjiö vapautuu ja yhdistetään puristettuun ilmastointiin tai kaavinleikkaukseen niin, että suodattimen kakku poistetaan kokonaan hopperille.

04 Näytä

Suodattimen uudistaminen

Lataamisen jälkeen suodatinpyyhe puhalletaan korkeapaineella tai paineilmalla poistamaan huokoset ja pinnan jäännöshiukkaset, palauttamaan suodatustehon ja siirtymään seuraavaan kiertoon.

5 5

Rakenne

Rotary Drum -suodatinSe koostuu pääasiassa seuraavista keskeisistä osista:

Structure

1 0 1

Rotary yksikkö

Laitteen ydin, yleensä sylinterimäinen metallisylinteri, pinta on tiheästi peitetty mikrohuokoisella nesteen adsorboimiseksi.

02 Näytä

Tyynyn suodatin

Suodattimen kerros, joka peittää pyörivän nauhan pinnan, materiaali valitaan materiaalin ominaisuuksien mukaan, jota käytetään kiinteiden hiukkasten säilyttämiseen.

0 0 0

Materiaalitankki

Rumpun alle asetettu suspensiokontti, rumpun alempi osa upotetaan säiliöön säädettävällä syvyydellä varmistaakseen jatkuvan kosketuksen suodatettavaan materiaaliin.

04 Näytä

Tyhjiöjärjestelmä

Se koostuu tyhjiöpumppu ja tyhjiösäiliö, joka tarjoaa negatiivista painevoimaa suodatus, pesun ja kuivauksen vaiheissa, ja ajaa nestettä tunkeutumaan suodattimen kankaaseen.

Päivä 05.

Pesukoneet

Varustettu ruiskuputkella tai kastelukannella, joka sijaitsee rummun nestemäisen pinnan alueella, jota käytetään ruiskuttamaan pesuainetta, kuten vettä tai liuotinta suodattimen kakkuun.

06 Kuitenkin

Slag poisto komponentit

Sisältää metallin / kumin kaavin ja puristetun ilmanpalautusjärjestelmän, suodattimen kakun synergistinen vaikutus suodattimen kankaan pinnalta riistettiin.

07 Kyllä

Lähetysmekanismi

Moottorin, vähentäjän ja vaihteiston / ketjun vaihteistoryhmän kautta ajaa rumpu 0,5-3 rpm: n tasaiseen pyörimisnopeuteen.

08. päivä

Jakelupää

Jakopää: Dynaaminen venttiili, joka asennetaan trummin päähän, pyörii trummin kanssa, yhdistää eri osat tyhjiö- tai paineilmajärjestelmään putkiston kautta ja toteuttaa automaattisen prosessin kytkemisen.

Roottorin suodattimen edut

Jatkuva toiminta

Pyörivän nauhan jatkuva pyöriminen toteuttaa koko suodatus-, pesu- ja purkausprosessin automatisoinnin, mikä parantaa suurten tuotantokapasiteettia huomattavasti.

Korkea automaation taso

Säätämällä pyörivän nauhan pyörimisnopeutta, tyhjiötä ja pesuveden parametriä se takaa vakaan ja hallittavan suodatuslaadun ja vähentää merkittävästi riippuvuutta manuaalisesta toiminnasta.

Hyvä kakun pesuvaikutus

Se tukee monivaiheisen käänteisen pesun suunnittelua. Tehokkaasti vähentää liukoisten epäpuhtauksien jäämiä suodattimen kakussa korkean puhtauden tuotteiden kysynnän täyttämiseksi.

Laaja sovellusalue

Se pystyy käsittelemään eri pitoisuuksien ja hiukkaskokoisten suspensioiden kanssa, ja se soveltuu erityisen hyvin keskisuurten pitoisuuksien ja hyvien hiukkasten laskeutumiskykyyn.

Rotary Vacuum Drum -suodatin

Pyörivä trummisuodattimia käytetään pääasiassa käsittelemään suspensioita, joilla on korkea pitoisuus, karkeat hiukkaset, helppo kakkujen muodostuminen ja helppo purkaminen, ja tärkeimmät sovellusalueet ovat

01 Näytä tarkat

Kemianteollisuus

Sovelletaan pigmenttien, väriaineiden, katalyyttisten aineiden, lannoitteiden ja kaustisen soodan jne. Tuottamiseen, joka erottaa tehokkaasti kiinteän ja nestemäisen sekoitusjärjestelmän reaktion jälkeen.

02 Näytä

Kaivostoiminnan käsittely

Kultaa, kuparia, rautaa ja muuta lietteen käsittelyä varten tehokkaan kiinteiden mineraalien talteenoton ja puhdistuksen saavuttamiseksi.

03 Näytä

Ympäristönsuojelu

Jätevesien, kemiallisten lietteiden ja muiden teollisuusjätteen tulostamiseen ja värjäämiseen tehokkaan kuivumisen ja kiinteän ja nestemäisen erottamisen saavuttamiseksi.

04 Näytä

Lääketeollisuuden tuotanto

API-valmistusprosessissa kiinteän ja nestemäisen erottamisprosessin loppuun saattamiseksi laitteen on täytettävä hygieenisen valmistuksen eritelmät.

Yleisiä vikoja ja ratkaisuja pyörivän rummun

Suodatin

Virheellinen ilmiö	Mahdolliset syyt	Ratkaisu
Suodatusnopeus laskee äkillisesti	Suodattimen kangas on tukossa; tyhjiöaste on riittämätön; suspensiokonsentraatio on liian alhainen	Vaihda tai puhdista suodattimen kankaat; tarkista, että tyhjiöpumppu toimii oikein ja korjaa ilmanvuodot; säädä suspensiokonsentraatiota (esimerkiksi lisäämällä flokulaattoria)
Suodattimen kakun paksuus on epätasainen	Pyörivä rumpu pyörii liian nopeasti; nesteen taso ruukussa on epävakaa; suodattimen kankaat poikkeavat	Vähennä pyörimisnopeutta; säädä syöttönopeutta nesteen tason vakauttamiseksi; kalibroi suodattimen kankaan sijainti ja tarkista jännityslaite
Suodatinta ei voi poistaa	Tyhjiöastetta ei leikata ajoissa; kaavin on kulunut tai kulma on sopimaton; suodattimen kakku on liian kuiva / liian tahmea	Tarkista, kytkeekö jakelupää normaalisti päälle (leikkaa tyhjiö pois); vaihda kaavin tai säädä kulmaa; säädä tyhjiön tasoa tai pesuaineen määrää
Riittämätön tyhjiöaste	Tyhjiöpumpun toimintahäiriö; putken tai tilan ilmanvuoto; suodattimen kankaan vaurioituminen	Korjaa tyhjiöpumppu; tarkista putkilinjojen liitännät ja tyhjennykset, korjaa vuotot; korvaa vaurioituneet suodatinlaatat
Huono pesuvaikutus	Riittämätön pesuaineen virtaus; tukkeutunut ruiskuputki; liian lyhyt pesuaika	Lisää pesuaineen virtausnopeutta; puhdista ruiskuputken pistokkaat; vähennä rummun pyörimisnopeutta ja pidentää pesuaikaa
Epätavallinen melu laitteen käytön aikana	kantavuus; vaihteiston/ketjun löysyys tai riittämätön voitelu	Vaihda kansi; kiristä siirtokomponentit ja lisää voiteluainetta

Tarkastamalla säännöllisesti suodattimen kankaan kuntoa, tyhjiöjärjestelmän tiukkuutta ja siirtokomponenttien kulumista voidaan tehokkaasti vähentää toimintahäiriöiden esiintymistä ja varmistaa laitteen vakaa toiminta.

Pyörivä tyhjiösuodatin Hinta

Pyörivän tyhjiöputken suodattimen hintaan vaikuttavat useat tekijät. Suodatusalue on tärkeä tekijä, pienien laitteiden laboratoriokäytöstä suurten laitteiden teolliseen käyttöön, mitä suurempi alue, sitä suurempi hinta. laitteiden materiaali liittyy myös kustannuksiin, kun kosketuksissa on syövyttäviä materiaaleja, happo- ja emäksisten erityisten seosten tai insinöörimuovien käyttöä, kustannukset ovat suhteellisen korkeat.

Valitse meidät pyörivän trummin suodattimen valmistajaksi, luotamme vuosien kokemukseen, kehittyneeseen tuotantotekniikkaan ja innovaatioiden harjoittamiseen, luomaan erittäin tehokkaan ja luotettavan suodattimen, joka tarjoaa vankan takuun tuotantoprosessillesi.
