(Kiina) Tyhjiölevy suodatin (työperiaate,normi,valmistaja, koko, hinta)-Xinxiang Yinuo Machineries Co., Ltd. -yhtiö

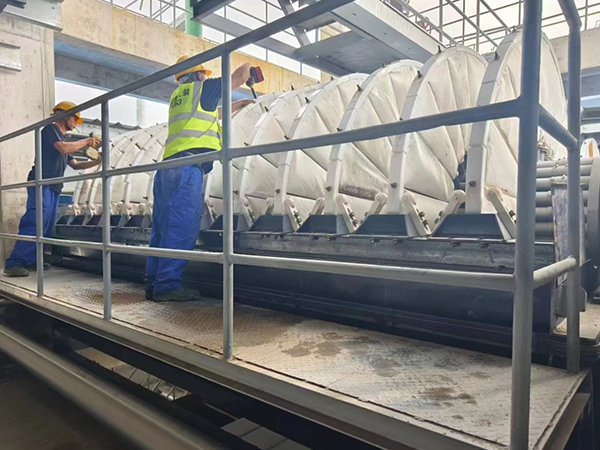

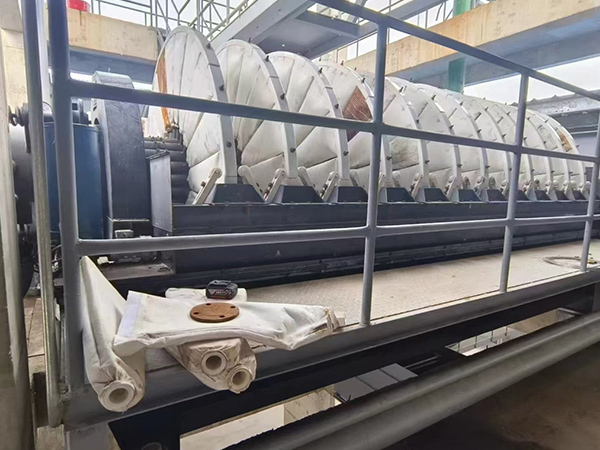

Tyhjiölevyn suodatin

Tehokkaana kiinteän nesteen erottamislaitteena tyhjiölevysuodattimella on laaja valikoima sovelluksia kaivostoiminnassa, kemianteollisuudessa, ympäristönsuojelussa ja monilla muilla aloilla. Se perustuu pääasiassa negatiivisen tyhjiöpaineen periaatteeseen työn suorittamiseksi, negatiivisen tyhjiöpaineen vaikutuksen alaisena suspensiossa oleva neste voi kulkea suodatusvälineen läpi, kun taas suodatusväline säilyttää tehokkaasti kiinteät hiukkaset ja sitten kerääntyy suodatusvälineen pinnalle muodostamaan kakku, jotta saavutetaan kiinteän nesteen erottamisen tarkoitus.

Verrattuna muihin suodatuslaitteisiin, tyhjiölevyn suodattimen edut ovat merkittävämpiä, jatkuvan toiminnan kyvyllä, ja se voi olla keskeytymätön kiinteän nesteen erottaminen, mikä parantaa merkittävästi tuotannon tehokkuutta. Korkea suodatustehokkuus, voi saavuttaa tehokkaan kiinteän nesteen erottamisen vaikutuksen suhteellisen lyhyessä ajassa, ja automaation aste on myös korkealla tasolla, mikä voi tehokkaasti vähentää manuaalista väliintuloa ja alentaa työvoimakustannuksia.

Toiminnan periaate

Tyhjiölevysuodatin perustuu pääasiassa tyhjiönegatiiviseen paineeseen kiinteän ja nestemäisen erottamisen toteuttamiseksi, ja sen työnkulku on seuraava:

1. Syöminensuodatettava suspensio kuljetetaan suodatinlevylle suodatinlevyn alapuolelle tai sen ympärille siten, että levy upotetaan siihen;

Levyn sisäosa on kytketty tyhjiöjärjestelmään putken kautta, ja kun tyhjiö on kytketty päälle, levyn sisä- ja ulkopuolella syntyy paineero. paineeroa käytettäessä suspension neste tulee nesteen keräyskanavaan suodattimen levyn sisäpuolella suodattimen kankaan kautta, ja suodattimen kankaalla pidetään kiinteitä hiukkasia, jotka muodostavat kakun suodattimen levyn pinnalla;2. Tyhjiö adsorptio:

Suodatusprosessissa kakku paksuuntuu jatkuvasti, ja tyhjiön negatiivinen paine jatkaa työtä jäljellä olevan veden poistamiseksi edelleen kakusta ja kosteuspitoisuuden vähentämiseksi;3. Kuiva kakku kuivaus:

Kakku puretaan purkausalueelle sen jälkeen, kun se on saavuttanut tietyn paksuuden ja kuivuuden, tässä vaiheessa tyhjiöjärjestelmä on suljettu ja vesi puhalletaan takaisin tai puretaan puristetun ilman tai kaavin avulla.4. Kuormaaminen

Poistamisen jälkeen osa suodattimen huuhtelee vedellä tai paineilmalla puhaltaa suodattimen kankaalle poistaa jäljellä olevia hienoja hiukkasia, palauttaa suodattimen suorituskyvyn suodattimen kankaalle, ja olla valmis seuraavaan suodatus.5. Suodatin kangas regenerointi:

Koko prosessi pyörii jatkuvasti suodatinlevyjen avulla saavuttaakseen kunkin vaiheen syklisen toiminnan ja saavuttaakseen jatkuvan kiinteän ja nestemäisen erottelun vaikutuksen.

Rakenne

Tyhjiölevysuodatin koostuu pääasiassa seuraavista ydinkomponenteista

Panssarivaunu

Se on säiliö suodattimen suspensiolle, ja suodatinlevy on osittain upotettu säiliön lietteeseen, ja säiliön rungon pohjassa on sekoituslaite, joka estää lietteen asettumisen.

Tyhjiöjärjestelmä

Se kattaa tyhjiöpumppu, tyhjiösäiliö, putki ja venttiili, joka voi tarjota vakaan negatiivisen paineen ja purkaa suodatin.

Laitteen purkaminen

Sisältää puristimen ja puristetun ilmanpuhdistusjärjestelmän.

Lähetysjärjestelmä

Koostuu moottorista, vähentäjästä, vaihteesta tai ketjusta, ajaa suodatinlevyä kiertämään nopeudella 0,5 - 3 r / min erilaisten työvaiheiden vaihtamiseksi;

Suodatinlevy

Ydin suodatusyksikkö, joka koostuu yleensä 6-20 tuuletinmuotoisista suodattimista, jotka on koottu ympyrään, pinta on peitetty suodattimen kankaalla, ja sisätilassa on säde- tai pyöreä nesteen keräyskanava suodattimen keräämiseksi suodattimen läpi suodattimen kankaalla

Valvontajärjestelmä

PLC: n ydin, jossa on tyhjiö, nestetaso ja muut antureet, voi automaattisesti ohjata ohjausjärjestelmää: PLC ytimenä, tyhjiö, nestetaso ja muut antureet, se voi automaattisesti ohjata syöttömomenttia, tyhjiötä, nopeutta ja muita parametreja, ja osa laitteesta on varustettu kosketusnäytöllä ihmisen ja koneen vuorovaikutuksen toteuttamiseksi.

Mitkä ovat tyhjiölevyjen suodattimien edut verrattuna levyn ja kehyksen suodattimien ja vyön suodattimien kanssa:

Mittojen vertailu	Tyhjiölevyn suodatin	Levy- ja kehyssuodattimet	vyötärösuodatin
Toiminnallinen muoti	Jatkuva toiminta, joka täydentää vaiheita, kuten syöttämistä, suodattamista ja purkamista suodatinlevyn kierron ja kierron kautta	Väliaikainen toiminta sisältää useita vaiheita, mukaan lukien kehystys, syöttö, suodatus, kehystämisen poistaminen ja puhdistus.	Jatkuva toiminta, jatkuva syöttö, suodatus, vedenpoisto ja purkaminen suodattimen vyön jatkuvan käytön kautta
Suodattimen tehokkuus	Korkea, prosessointikapasiteetti yksikköä kohden 0,5~3m3/(m2・h), ja nopea suodatin kakun muodostuminen tyhjiön negatiivisella paineella	Keskisuuri, suodatusnopeus vähenee vähitellen suodattimen kakun paksumisen myötä, sopii pienille erille ja materiaaleille, joilla on korkea kiinteä sisältö	Kohtuullisesti korkea, jalostuskapasiteettia, joka vaikuttaa suodatinrivin nopeuteen ja leveyteen, soveltuu yleensä keskisuuriin ja matalaan pitoisuuteen.
Suodattimen kakun vesipitoisuus	Suhteellisen alhainen, vaihtelevat 15%-30%, kosteuspitoisuus voidaan edelleen vähentää yhdistämällä tyhjiö negatiivinen paine ja takaisin puhaltaa	Alhainen ja keskisuuri, vaihtelevat 10–30 %. Korkeapaineinen puristus voi merkittävästi vähentää kosteuspitoisuutta, mutta tarvitaan ylimääräisiä painevarusteita.	Keskimääräinen, 20–40 %, pääasiassa kuivettu painovoiman suodatuksen ja matalan paineen puristuksen kautta, jossa kosteuspitoisuus on hieman korkeampi kuin tyhjiölevyjen ja levyn ja kehyksen suodattimien
Automaation taso	Se on suhteellisen kehittynyt, ja parametreja, kuten tyhjiöasteen, pyörivän nopeuden ja syöttönopeuden, voidaan ohjata PLC: n kautta.	Kustannukset ovat suhteellisen alhaiset, ja prosessit, kuten kehyksen asentaminen ja poistaminen, riippuvat suurelta osin manuaalisista toiminnoista.	Se on suhteellisen korkea, ja se voi automaattisesti ohjata suodattimen vyön nopeutta, huuhtelevan veden määrää jne., Ei tarvita manuaalista väliintuloa purkamiseen
Sopeutumiskyky	Soveltuu 5–60 %:n pitoisuuksille ja 1–200 μm:n hiukkasille, kuten kaivos- ja kemiallisille hiukkasille.	Soveltuu korkean pitoisuuden ja korkean viskositeetin materiaaleihin, kuten väriaineisiin ja elintarvikejätteisiin, joilla on vahva sopeutumiskyky hiukkasten kokoon (kyky säilyttää hienoja hiukkasia)	Se soveltuu keskisuuriin ja matalaan pitoisuuksiin (3–30 %) ja karkeampiin hiukkasiin, kuten kunnalliseen lietteeseen ja kaivoksen taitoksiin.
Kattaa alueen	Suhteellisen pieni, kompaktimpi asettelu samalle käsittelykapasiteetille	Se on suhteellisen suuri, vaatii tilaa kehyksen asentamiseen ja poistamiseen. Laitteen kokonaismäärä on melko suurikokoinen	Se on suhteellisen suuri, ja koska on tarpeen järjestää suodattimen vyöt, syöttölaitteet, puristusrullat, huuhtelujärjestelmät jne., Se on yleensä melko pitkä pituus.
Laitteiden kustannukset	Se on suhteellisen korkea ja vaatii monimutkaisia komponentteja, kuten tyhjiöjärjestelmän ja siirtoverkon.	Edullinen ja yksinkertainen rakenne, se koostuu pääasiassa suodatinlevystä, suodatinkehyksestä ja kiinnityslaitteesta	Laitteet ovat suhteellisen monimutkaisia, vaativat komponentteja, kuten suodatinlinjoja, voimansiirtojärjestelmiä, puristuslaitteita ja huuhtelujärjestelmiä, mikä tekee siitä monimutkaisempaa kuin levyn ja kehyksen suodatinpainike.
Toiminnan kustannukset	Tyhjiöpumppuilla on korkeampi energiankulutus, mutta alhaisemmat työvoimakustannukset	Kustannukset ovat suhteellisen korkeat, työvoimatoiminnan kustannukset ovat korkeat ja suodattimen kankaat kuluvat nopeasti (vaatii usein purkamista)	Kohtuullinen, suodatinrintakehän korkeat ylläpitokustannukset ja energiankulutus pääasiassa moottorin ja huuhtelevan veden pumpun ansiosta
Sovellettavat skenaariot	Laaja teollinen tuotanto, kuten kaivostoiminnan vedenpoisto, ympäristön lietteen käsittely ja jatkuva suodatus kemianteollisuudessa	Pieni erä ja väliaikainen tuotanto, kuten pienimuotoiset laboratoriokokeet, hienoja kemikaaleja ja korkean puhtauden suodatus elintarvike- ja lääketeollisuudessa	Keskisuuri- ja laajamittainen jatkuva tuotanto, kuten kunnallisten lietteiden vedenpoisto, kaivostoiminnan käsittely ja maatalouden jätevesien käsittely
Vastuuvapausmenettely	Automaattinen purkaminen, jossa käytetään kaavinta yhdessä paineilman taaksepäin puhalluksen kanssa suodattimen kakun poistamiseksi suodatinlevyn pinnalta	Manuaalinen tai puoliautomaattinen purkaminen edellyttää suodattimen kehyksen purkamista suodattimen kakun puhdistamiseksi, mikä johtaa korkeaan työvoimakkuuteen	Automaattinen purkaminen, jossa suodattimen kakku putoaa luonnollisesti pois, kun suodattimen vyö saavuttaa lopun, tai sitä avustaa kaavin.
Vaikeus vaihtaa suodattimen kankaita	Se on suhteellisen monimutkainen, vaatii suodatinlevyjen kokoonpanon purkamista suodatinlaatan korvaamiseksi, mikä kestää kauan.	Se on suhteellisen yksinkertainen; vain avata suodatinkehys korvata suodatin kangas.	Se on suhteellisen yksinkertainen, jossa on pyöreä jatkuva suodatinlinjan rakenne, joka voidaan vaihtaa verkossa tai vaihtaa nopeasti sulkemisen jälkeen

Disk tyhjiösuodatin valmistaja

Tehokkaana kiinteän ja nestemäisen erottelijana tyhjiölevyn suodatin saavuttaa jatkuvan toiminnan tyhjiö-negatiivisen paineen johtamisperiaatteen ansiosta. kompakti muotoilu ja erinomainen automatisointitaso ovat avainasemassa monilla teollisuudenaloilla, erityisesti suurten, korkean pitoisuuden lietteiden vedenpoistossa.
