Tuotteen yleiskatsaus

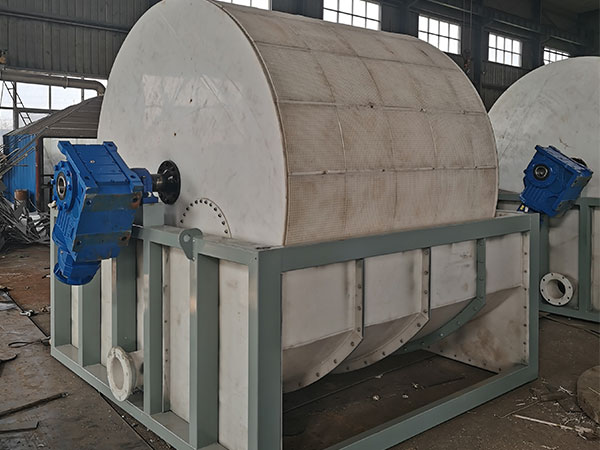

Jatkuva pyörivä tyhjiösuodatin, joka on nykyaikaisen teollisuuden välttämätön kiinteän ja nestemäisen erottelulaite, on saanut laajan suosion yritysten keskuudessa ainutlaatuisen toimintaperiaatteen ja korkean tehokkuuden ansiosta.Tämä laite käyttää nerokkaasti tyhjiönegatiivista painetta voimanlähteekseen, joka ajaa erityisesti suunniteltuja suodattimen kankaita tulemaan täyteen kosketukseen lietteen kanssa suodatinrummun tasaisen kierron kautta.

Perinteisiin suodatuslaitteisiin verrattuna jatkuva pyörivä trummisuodatin toimii poikkeuksellisen hyvin energian säästämisen ja kulutuksen vähentämisen suhteen, mikä saavuttaa tehokkaasti täydellisen yhdistelmän korkean tehokkuuden ja energiansäästöjen välillä.

Työskentelyn periaate:

Jatkuvan pyörivän tyhjiösuodattimen työprosessi perustuu ensisijaisesti rummun pyörivään liikkeeseen ja tarkkaan tyhjiövyöhykkeen ohjaukseen. sen ydinperiaate sisältää käyttämällä paineeroa rummun sisä- ja ulkopuolella suodatusprosessin loppuun saattamiseksi.

Kiinteän ja nestemäisen erottamisen vaiheet:Trummi pyörii pienemmällä nopeudella, osittain upotettuna säiliöön, joka sisältää jauhetta. nestemäisen pinnan kanssa kosketukseen joutunut alue on määritelty "suodatusalueeksi", ja tyhjiöjärjestelmä aktivoi samanaikaisesti imutoiminnon, mikä luo negatiivisen paineympäristön trummin sisällä. Paineeroa johdattamalla nestemäinen vaihe suodattimen kankaassa kulkee läpi suodattimen kankaan ja huokoset, jotka peittävät trummin pinnan, ja imeytyy trummin onteloon sisäputkien kautta; kun taas kiinteät hiukkaset säilytetään suodattimen kankaalla, joka vähitellen kerääntyy suodattimen kankaan ulkopinnalle muodostaen huokoisen "suodattimen kakku

Puhdistuksen vaiheet:Kun rumpu jatkaa pyörimistä, suodattimen kankaan alue suodattimen kakun kanssa menee "pesukenttään". Tässä vyöhykkeessä valmiiksi asetetut suodatinpyyhkeet aktivoituvat, ruiskuttamalla suodatinpyyhkeen pintaan tasaisesti pesuratkaisua. Tyhjiöimisen aikana pesuratkaisu tunkeutuu suodattimen kakun kerrokseen, liuottaen ja poistamalla liukoiset epäpuhtaudet. Prosessivaatimuksista riippuen pesuratkaisu voidaan kerätä itsenäisinä putkina erilliseen käsittelyyn tai sekoittaa suodattimen kanssa ja purkaa yhdessä.

Poistumisvaiheessa käytetään:Huuhtunut suodatinkakku tulee "kuivausvyöhykkeelle", kun rumpu pyörii. Tässä vyöhykkeessä ruiskutusjärjestelmä on pois päältä, ja vain tyhjiö imutoiminto pysyy aktiivisena.

Kakun erottamisvaiheen suodatin:Kun rumpu pyörii "poistoyhteyteen", tyhjiöjärjestelmä sammuu ja rumpu sisäpuolella palaa ilmakehän paineeseen. Samaan aikaan kaavinlaite tarttuu tiiviisti suodattimen kankaan pintaan, täysin kuivatun suodattimen kakun kuoriminen suodattimen kankaasta. Suodattimen kankaat kuorimisen jälkeen tulevat puhdistusasemaan, jossa jäljellä olevat suodattimen kakun jäännökset ja epäpuhtaudet poistetaan korkeapaineisen huuhtelun kautta.

Sen ydinohjauskomponentti, ”jakopää”, vaihtaa dynaamisesti tyhjiön ja ilmakehän paineen välillä tarkasti toiminnallisten vyöhykkeiden jakamiseksi, varmistaen, että suodatus-, pesu-, kuivaus- ja purkuvaiheet suoritetaan tehokkaasti asetetussa järjestyksessä, jolloin tuotantotoiminnot jatkuvat.



Sovellusalueet

Pyörivä jatkuva suodatin, jolla on korkea tehokkuus ja jatkuva toimintaominaisuudet, on löytänyt laajan sovelluksen teollisuudenaloilla, joilla on selkeät kiinteän ja nestemäisen erottamisvaatimukset.

Kemian teollisuus :Niitä voidaan käyttää kemikaaleista, epäorgaanisista suoloista ja väriaineiden väliaineista peräisin olevien kiteytysnesteiden suodattamiseen ja käsittelyyn tehokkaan kiinteän ja nestemäisen erottelun saavuttamiseksi.

Kaivos- ja metalliteollisuus :Ne voivat suodattaa mineraalivetyä ja suorittaa metallisuolaliuosten kiinteän ja nestemäisen erottamisen, mikä parantaa resurssien hyödyntämistä.

Elintarviketeollisuus :Niillä on ratkaiseva rooli tärkkelyksen kuivumisen, sokerin kiteytymisen suodattamisessa ja kiinteän ja nestemäisen erottamisessa soijatuotteiden tuotannossa, mikä varmistaa elintarviketuotannon laadun ja tehokkuuden.

Ympäristönsuojelun teollisuus:Ne soveltuvat lietteen kuivumiseen jätevesien käsittelyprosesseissa, kuten aktivoidussa lietteessä ja kemiallisessa lietteessä, ja voivat myös saavuttaa teollisuuden jätevesijäämien tehokkaan talteenoton, mikä edistää ympäristönsuojelutoimia.

Lääketeollisuus onNiitä voidaan käyttää antibioottien käymisen nesteiden suodattamiseen ja tärkeiden uuttoveden kiinteän ja nestemäisen erottamisen suorittamiseen.

Jatkuva pyörivä suodatin Tärkeimmät komponentit:

Jatkuva pyörivä tyhjiösuodatin saavuttaa tehokkaan ja vakaan toiminnan ydinkomponenttiensa koordinoidun vuorovaikutuksen kautta. Sen pääkomponentit voidaan jakaa kolmeen luokkaan: ydinsuodatuskomponentit, teho- ja negatiivispainekomponentit sekä avustavat toiminnalliset komponentit.

1. Keskeiset suodatuskomponentit

reittiä :Laitteen ytimen käyttökomponentti, tyypillisesti sylinterimuotoinen muoto. Materiaali valitaan lian ominaisuuksien perusteella, tyypillisesti ruostumaton teräs 304/316L, kuitu tai kumia, jossa on korroosionkestävyys. Pinta on tasaisesti jakautunut 0,5-2 mm: n suodattimen huokosilla, peitetty suodattimen kankaalla. Toiminnan aikana se on osittain upotettu lietteen säiliöön, joka kiertää peräkkäin täydelliseen suodattamiseen, pesemiseen, kuivaamiseen ja vedenpoistoon. Sisäinen tila on jaettu suodattamiseen, pesemiseen, kuivaamiseen ja vedenpoistoalueisiin jakelupäähän, joka varmistaa saumattoman jatkuvuuden kunkin vaiheen välillä.

Pyyhkeiden suodatin:Trummin pinnoitteen suodatusväline, joka on valmistettu polyesteristä, nylonista, polypropeenista tai ruostumattomasta teräksestä, riippuen lietteen ominaisuuksista. Sen on oltava vastustuskykyinen hapolle ja emäkselle, kulumisenkestävä ja sen huokoset sopivat hiukkasten säilyttämiseen. Sen tehtävänä on peittää kiinteät hiukkaset suodattimen kakun muodostamiseksi, jolloin neste virtaa läpi trummin, mikä määrittää suodatustehokkuuden ja suodattimen kakun puhtauden.

Jääkiekon säiliö:Säilyttää suodatin suodatetaan, tyypillisesti suorakulmainen muoto, samaan korroosionkestävä materiaali kuin rumpu. Joissakin malleissa on sekoituslaite estää kiinteän asettumisen ja ylläpitää yhtenäistä pitoisuutta. Alempi osa rumpu on upotettu, säädettävä upottamisen syvyys vaikuttaa muodostumiseen 3–20 mm paksu suodatin kakku.

Tyhjiöjakeluventtiili (Vacuum Distribution Valve)"Liitäntäyhdiste" trummin, tyhjiöjärjestelmän ja ilmakehän paineputken välillä, joka on kiinnitetty trummin akselin yhteen päähän. Siinä on rengasmuotoinen kanava, joka vastaa trummin toiminnallisia vyöhykkeitä. Kun trummi pyörii, se yhdistää automaattisesti suodatusvyöhykkeet tyhjiöjärjestelmään luodakseen tyhjiön ja yhdistää purkausvyöhykkeen ilmakehän paineeseen tai paineilmaan, mikä mahdollistaa paineenvaihdon jatkuvan toiminnan varmistamiseksi.

2. Tehon ja negatiivisen paineen komponentit

Lähetysjärjestelmä :Koostuu moottorista, vähentäjästä ja vaihteistoista, se ajaa rotoria pyörimään jatkuvalla nopeudella.Nopeus voidaan säätää vaihtelevalla taajuusmoottorilla erilaisten lietteen suodatusnopeuksien mukaiseksi, kuten nopeuden vähentämiseksi korkean viskositeetin lietteen osalta suodattimen kakun paksuuden varmistamiseksi.

Tyhjiöjärjestelmä :Filtraation ydinvoimanlähde, joka koostuu vesirungosta / rotorin tyhjiöpumppu, kaasu-nesteen erottaja ja tyhjiöputki. Se luo tyhjiön pyörivän rummun sisällä, mikä edistää nesteen virtausta suodattimen kankaan läpi, jotta voidaan saavuttaa suodattimen kakun pesu ja kuivaus.

3. Toiminnalliset apuvälineet

Vastuuvapauden myöntämisjärjestelmä:Koostuu ruostumattomasta teräksestä tai volframiinikarbidista valmistetuista raaputtimista ja raaputtimien säätövarret, jotka on asennettu pyörivän rummun ulkopuolelle purkausalueella. Toiminnan aikana raaputtimet noudattavat tiiviisti suodattimen kankaita poistaakseen kuivatun suodattimen kakun, jossa on suoraan säädettävä kulma-aukko, joka varmistaa perusteellisen purkauksen vahingoittamatta suodattimen kankaita.

Pesujärjestelmä :Se koostuu pesuveden varastointitankista, spray-putkista pesualueilla 1–3, ja virtauksen säätelyventtiileistä. Pesuveden ruiskutetaan suodattimen kakkuun poistaaksesi liukoiset epäpuhtaudet ja parantaaksesi kakun puhtautta.

Sisältää suodatinpyyhkeiden jännitettävät rullat rummun molemmin puolin ja korkeapaineiset pesuputket puristusvyöhykkeen takana.Ilter T-paidan ylläpito laite:

Ohjausjärjestelmä: Käyttää tyypillisesti PLC: tä kosketusnäytöllä valvomaan parametreja, kuten tyhjiöpainetta, nopeutta, nestetasoa ja virtausta reaaliajassa, joka tukee automaattista säätämistä.

Mukautettu jatkuva Rotary Drum Filter

Teollisuudessa, kuten kemian ja kaivosteollisuuden, jossa vaaditaan korkean intensiteetin jatkuvaa toimintaa, tai elintarvike- ja lääketeollisuudessa, jossa tiukat puhtaus- ja vaatimustenmukaisuusvaatimukset on täytettävä, tyhjiöputken suodatin ylläpitää johdonmukaisesti korkeaa tehokkuutta ja vakautta. se ei ainoastaan toimi jatkuvasti ja automaattisesti, vaan sillä on myös tarkat tyhjiövalvonta- ja monivaiheiset pesutoiminnot, jotka takaavat suodattimen kakun vakaan kosteuspitoisuuden ja parantavat suodattimen talteenottoa, vähentävät suoraan raaka-ainejätettä ja jälkikäsittelykustannuksia.

Me kaikki tiedämme, että luotettava laite on todellinen avain mielenrauhaan. Siksi, sen lisäksi, että räätälöimme konetyypin tarpeidesi mukaan, opastamme sinua myös siitä, miten sitä käytetään, ja voit ottaa meihin yhteyttä milloin tahansa mistä tahansa ongelmasta.
