Tyhjiö vyö kokoonpano
Tyhjiövyöhykkeen kokoonpano on kriittinen osa vaakasuuntaisia tyhjiösuodattimia, joka koostuu pääasiassa kumisuodattimen vyöhykkeestä, tyhjiökammiosta, ajaa rullia ja kuljetinvyöhykkeen tukialustasta. kumisuodattimen vyö toimii ensisijaisena suodatusvälineenä, jonka suorituskyky vaikuttaa suoraan suodatustehokkuuteen ja laitteiden toiminnalliseen tehokkuuteen. tyhjiökammiossa säilytetään liukuva yhteys suodattimen vyöhykkeeseen, joka muodostaa tyhjiön adsorption vyöhykkeen veden tiivisteen kautta.
Toiminnan periaate
Käytön aikana moottori toimittaa ensin vakaan virran vähentävällä vaihteistolla, joka jatkuvasti ajaa pyöreää suodatinpussaa. Suodatinpuute, joka on kiinnitetty etukäteen suodattimen vyön pinnalle, liikkuu synkronisesti vyön kanssa, valmistautuen myöhempään kiinteän ja nestemäisen erottamiseen.
Kun pyöreä suodattimen vyö ylläpitää liukuvaa kosketusta tyhjiökammioon, kammion liittäminen ulkoiseen tyhjiöjärjestelmään luo vakaan tyhjiön adsorptiovyöhykkeen vyön pinnalle - avainehto erottamisen saavuttamiseksi.
Tämän jälkeen käsiteltävä liesi jakautuu tasaisesti suodatinlaitteeseen erityisen laitteen kautta. Tullessaan tyhjiöadsorptiovyöhykkeeseen liiman nestemäinen komponentti tunkeutuu suodatinlaitteeseen negatiivisella paineella ja virtaa tyhjiökammioon suodattimen vyötärön pinnalla olevien poikittaisten kanavien kautta.
Kun suodattimen vyö jatkaa liikkumista, muodostettu suodattimen kakku siirtyy järjestyksessä laitteen pesu- ja kuivausvyöhykkeeseen optimoidun käsittelyn vuoksi. Koko prosessin lopullisessa vaiheessa suodattimen kangas erottuu pyöreästä suodattimen vyöruudusta. Päästötyypin avulla suodattimen kakku puretaan sujuvasti. Suodattimen kangas, puhdistettu poistamaan jäljellä olevat epäpuhtaudet, palaa suodattimen vyön pinnalle aloittamaan seuraavan suodatusjakson, varmistaen laitteen jatkuvan toiminnan.
Ominaisuudet
Käyttämällä ”jatkuvaa tyhjiöadsorptiota + modulaarista suunnittelua” laite tarjoaa merkittäviä etuja kiinteän ja nestemäisen erottamisessa:
1. Korkea erottelu tehokkuus vakaalla läpäisyllä
Jatkuvan negatiivisen paineen ylläpitäminen tyhjiökammiossa mahdollistaa suodattimen nopean uuttamisen. Yhdistettynä yhtenäisen suodattimen vyön toimintaan se saavuttaa keskeytymättömän "ruokavalion erottamisen" jatkuvan käsittelyn. Verrattuna perinteisiin laitteisiin, kuten levyn ja kehyksen suodattimen puristuksiin, se käsittelee suurempia määriä vakaalla kakun kosteuspitoisuudella (15%-30%), vähentää jäljellä olevia kustannuksia ja tukee laajamittaista tuotantoa.
2. Korkea kakun puhtaus ja huippuluokan pesun suorituskyky
Erillisessä pesualueessa käytetään ruiskutettua puhdistusratkaisua, joka tunkeutuu kakkuun perusteellisesti tyhjiöpaineella, jolloin saavutetaan ”siirtymispesun” tehokkuus, joka ylittää 99,8 prosenttia tietyissä skenaarioissa.
3. Käyttäjäystävällinen toiminta ja korkea automaatio
Moottoreiden + vähentämiskäyttöisten vaihteistojen avulla PLC-ohjausjärjestelmä säätää dynaamisesti vyön nopeutta, tyhjiöpainetta ja muita parametreja reaaliajassa, mikä minimoi manuaalisen toiminnan.
4. Laaja sovellusalue
Sopeutuu korkean viskositeetin, hienojen hiukkasten, syövyttävien ja helposti saastuneiden materiaalien kanssa säätämällä suodatinmateriaalia ja tyhjiöpainetta. ”Pienikerroksinen suodatus” -suunnittelu käsittelee tehokkaasti vaikeasti suodattavia aineita, mikä estää perinteisissä laitteissa yleisiä häiriötilanteita.
5. Alhaiset ylläpitokustannukset
Ydinkomponentit käyttävät kulumiskestäviä ja korroosionkestäviä materiaaleja. Modulaarinen muotoilu helpottaa yksittäisten komponenttien huoltoa, mikä minimoi käyttökatkokset.Toistuvasti käytettävät suodattimen kankaat vähentävät kuluttavia korvauksia, joiden käyttöikä on 8-10 vuotta asianmukaisen ylläpidon alaisena.
Taulukon parametritMuokkaa
Parametrien nimi | Perinteinen valikoima/eritelmät |
Suodatusalue | Pienikokoinen: 2 - 60 m2 Laajuus: 60-120 m2 Mukautettu: ≤ 150 m2 |
Suodatinkerroksen leveys | 500 mm - 3200 mm Yleisesti käytetty 1000mm、2000mm、3000mm |
Suodattimien materiaali | Korroosionkestävä kumia (normaalit työolosuhteet), fluoripyörää (vahva korroosio), elintarvikkeiden luokan kumia (elintarviketeollisuus) |
Suodattimen nopeus | 0,5 - 5 m / min |
Laitteen pituus | Pienikokoinen: 4-10 m Korkeus: 15-35 m |
Laitteen leveys | Suodattimen kaistanleveys 100-300mm |
Laitteen korkeus | 1,5–3 metriä |
Laitteen paino | 2-60m2mallit:3.0-25.6t Yli 60m2 30 - 80t |
Tyhjiön taso | -0.06MPa että - 0.095MPa |
Tyhjiöpumpun teho | Pienikokoinen: 5,5 - 15 kW Suuri: 37 - 75 kW |
Käsittelykapasiteetti ( lyhyt volyymi) | 5 - 200 m3/h |
Käsittelykapasiteetti (kuiva materiaali tuotanto) | 0,5 t / h |
Suodatinkakun kosteuspitoisuus | 15–30 prosenttia |
Pesuveden käyttö | 0,5 - 3 m3/h |
Pesun tehokkuus | Tavanomainen ≥ 95 %, hyvät työolosuhteet (kemiallinen puhdistus) ≥ 99,8 % |
Virtalähteen jännite | 380V (kolmivaiheinen viiden kaapelin järjestelmä); Suuret laitteet vaativat räätälöityjä korkeajännitteisiä virtalähteitä (kuten 6kV) |
Toiminnallinen lämpötila | 10 °C 40 °C |
Toiminnallinen kosteus | ≤ 90 % (ei kondensoitua vettä) |
Korroosionkestävyyden taso | Tavalliset mallit: kestävät heikkoa korroosiota; Mukautettu malli (316L ruostumaton teräs): kestää voimakasta korroosiota |
Ruokapumpun pää | ≥ 10 m |
Suodattimen säiliön määrä | ≥10 minuuttiaSuodatintuotantolaitteisto |

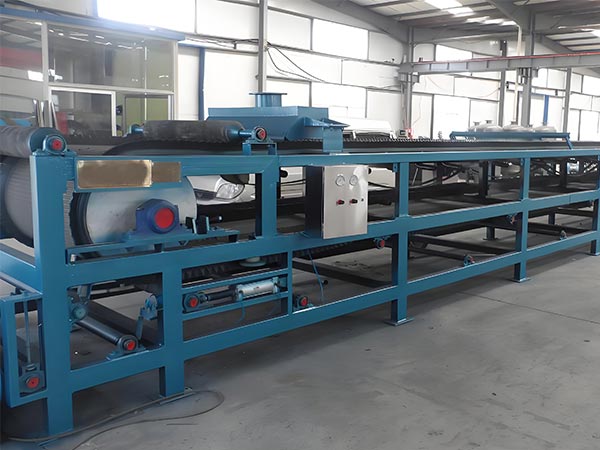

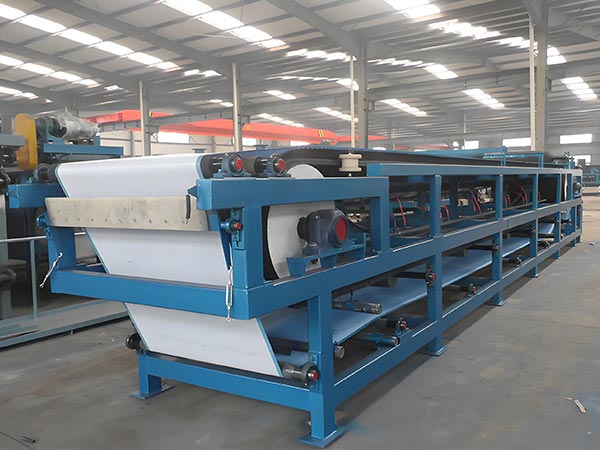

Horisontaaliset tyhjiösuodattimet
Hyödyntämällä jatkuvan erottelun, tehokkaan pesun ja sopeutumiskyvyn etuja erilaisiin materiaaleihin tämä laite palvelee keskeisiä skenaarioita useilla teollisuudenaloilla, erityisesti seuraavasti:
Ympäristöhoitoala
·Teollisuuden jäteveden lietteen kuivuminen: vähentää lietteen kosteuspitoisuutta 95 %:sta + 25 %-30 %:iin, mikä vähentää tilavuutta ja säästää kustannuksia;
Suihkukaasun desulfurisaatio kipsin jalostus: erottaa kipsin lian kuivaksi kipsiksi, jonka kosteuspitoisuus on 15–20% rakennusmateriaaleissa;·
Kaupungin lietteen kuivaus: Kaupungin lietteen automaattinen käsittely estää saastumisen ja helpottaa myöhempää hävittämistä.·
Kaivos- ja metalliteollisuus
Mineraalikonsentraattien käsittely: Pesu + viemäröinti kemikaalien poistamiseksi, kosteuspitoisuuden vähentäminen 20-25 prosenttiin ja sulamisen tehokkuuden parantaminen;·
Tailings kuiva pinoaminen: vedenpoisto tailings slurry 5%-15% kiinteiden aineiden pitoisuus 25%-30%, vähentää tailings järven kustannuksia ja riskejä;·
Sulatusslammen talteenotto: erottamalla vuotavat jäännökset ja anodijauhe jäljellä olevien metallien talteenottamiseksi, joka mahdollistaa kuivan hävittämisen.·
Kemikaali- ja lääketeollisuus
Kemiallinen tuotteiden puhdistaminen: Monivaiheinen pesu poistaa epäpuhtaudet, saavuttaa ≥ 98% puhtaus suodatin kakkuja;·
Liuottimien talteenotto: Erilliset liuottimia sisältävät liuottimet etanolin, asetonin jne. talteenottoon kierrätystä varten;·
Lääketieteellinen välivaiheinen erottaminen: Täyttää GMP-standardit käyttämällä 316L ruostumatonta terästä + elintarviketason suodatinpyyhkeitä steriiliin automaattiseen erottamiseen.·
Elintarvikkeiden jalostusala
tärkkelyksen / sokerin jalostus: kuivaa tärkkelyksen jauhetta 25%-30%, erillinen sokerisiirappi äidin tislauksesta puhtauden lisäämiseksi;·
Hedelmien ja vihannesten jalostus: palauttaa ja kuivata hedelmien jauhoja eläinten rehuja tai ruokavalio kuitu sovelluksia;·
Maitotuotteiden käsittelyn tuki: Käsittele heraproteiinijäämiä ja juustokakkua terveysvaatimusten mukaisesti.·
Rakennusmateriaalit ja paperiteollisuus
Rakennusmateriaalien esikäsittely: Dehydratoida raaka-aineita uunin uudelleenkäsittelyyn tai muovaamiseen;·
Paperimyllyn kiinteän jätteen talteenotto: kuivaa valkoista mudaa käytettäväksi täyteaineena tai rakennusmateriaalina;·
Uudet rakennusmateriaalit: Dewater fly hiekkaa ja lyijyä seinämateriaalien tuotantoon.·
Muut erikoistuneet sovellukset
Uudet energiamateriaalit: Käsittele litiumakkuja (esim. litium-raudan fosfaatti) kosteuden ja puhtauden säätämiseksi.·
Meriveden suolanpoisto: Kristallisoitujen suolojen erottaminen brineistä vedenpoistoon ja talteenottoon;·
pinnoitteet/pigmentit: Erilliset lietteet liuottimien poistamiseksi ja tuotteen puhtauden parantamiseksi.·
